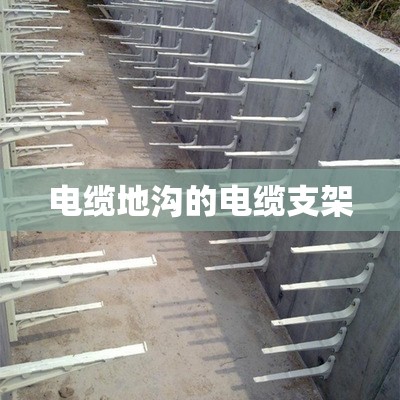

电缆地沟的电缆支架/电缆地沟的电缆支架放哪些电缆合适

电缆沟支架合理间距是多少

〖壹〗 、电缆沟支架的合理间距需符合现行国家标准要求，常规通用取值区间为0.8m~5m ，具体需根据电缆类型
、敷设层数及荷载情况确定。 标准依据国内现行有效标准为GB 50217-2018《电力工程电缆设计标准》、GB 50168-2018《电气装置安装工程电缆线路施工及验收标准》
，所有间距设置需严格按这两个标准的要求执行 。

〖贰〗 、电缆沟内电缆支架间距有明确规定，具体要求随电缆类型
、敷设方式不同存在差异 水平敷设电缆支架间距要求 控制电缆支架间距一般不宜大于1m
。 交联聚乙烯绝缘电缆等动力电缆支架间距不宜大于5m。 垂直敷设电缆支架间距要求 控制电缆支架间距不宜大于5m 。

〖叁〗、电缆沟支架同侧支架水平间距为80厘米（即0.8米）设一个
。具体说明如下：间距标准：根据借鉴信息 ，电缆沟支架同侧水平间距明确为80厘米
，双侧支架需错开安装以保证均衡承载。这一间距适用于常规电缆敷设场景，能够确保电缆排列整齐且支架受力均匀 。

〖肆〗 、电缆沟支架的间距设置并非固定值 ，会受多种因素影响
。电缆类型：不同类型电缆对支架间距要求有别。一般来说
，电力电缆水平敷设时，支架间距通常在1-5米；垂直敷设时 ，间距约为5-2米  。控制电缆水平敷设的支架间距大概在0.8-1米，垂直敷设为1-5米。

常用的10kv电缆支架型号参数是多少

〖壹〗
、常用10kV电缆支架主流类型包括角钢支架、槽钢支架 、装配式支架及管廊支架
，各类支架的型号参数适配不同安装场景与荷载需求 角钢支架 型材参数：常见角钢边长为25mm、30mm
、40mm，厚度区间为3mm-5mm ，结构简单、成本较低
，适用于普通建筑电缆桥架支撑场景
。

〖贰〗 、近来公开的10kV电缆支架标准型号主要包括可调复合型支架与角钢支架类，搭配有适配不同敷设场景的尺寸规格 常见标准型号 可调复合型电缆支架：典型型号为B41/450 ，配套包含螺栓及预埋槽道
，为10kV专用支架类型。 角钢电缆支架：电缆沟内使用的角钢支架有7种不同规格型号，需结合实际敷设需求选型 。

〖叁〗
、近来常用的10kV电缆支架主要分为可调节复合型、复合材料 、管廊
、角钢四大类 ，对应不同型号如下： 可调节复合型电缆支架型号为B41/450（含螺栓及预埋槽道）
，适用于10kV高压线路敷设
。

〖肆〗、可调节复合型电缆支架 型号为B41/450，配套包含螺栓及预埋槽道 ，适配多数常规10kV电缆敷设场景。 绝缘升降横担 型号为ZF010307
，主要用于10kV电力检修带电作业场景，具备抗断裂性能 。

电缆沟支架接地的具体做法?请详细

电缆沟内支架的接地处理是确保电气安全的重要步骤
。具体做法是在支架上焊接40*4毫米的镀锌扁钢 ，将沟内所有支架联通，最后与室内的接地干线或室外的接地网连接。焊接时
，要求扁铁宽三面施焊，并在焊口处刷防锈漆以延长使用寿命 。电缆沟支架根据安装形式的不同 ，主要有托盘 、梯级
、组合和槽式等形式
。

将沟内所有支架联通
，最后与室内的接地干线或者室外的接地网联通就可以了。材料是镀锌扁铁，焊接时2被扁铁宽三面施焊 ，在焊口处刷防锈漆 。

直接接地法：直接接地法是最常用的接地方法之一
。它通过将电缆沟复合支架与地面直接接触
，使电流通过支架和地面之间的接触面积来实现接地。这种方法简单易行，但需要确保接触面积充足 ，接地电阻低于规定值 。

电缆沟支架安装的核心在于规范流程和严格把控细节
，确保支架牢固、位置精准且接地安全。 施工准备 开始前，材料检查是首要环节——支架规格需符合设计要求 ，排除变形或裂缝问题
。需备齐电钻 、水平仪等工具
，并彻底清理电缆沟内杂物，保持安装面平整。

你好 ，电缆沟中不能铺设水管 。电缆沟是专门铺设电缆使用的，按设计要求开挖并砌筑
，沟的侧壁焊接承力角钢架并按要求接地，上面盖以盖板的地下沟道 ，就是电缆沟
。它的用途就是敷设电缆的地下专用通道。

高铁站地沟电缆支架间距多少米

〖壹〗
、预制砼支架与双侧安装 部分工程采用预制混凝土支架
，推荐间距为5-3米； 若为双侧错开安装，同侧支架水平间距需控制在80厘米 。 实际施工的弹性调整 上述数值为常规标准 ，具体执行时需结合地沟深度、电缆总重量 、抗震等级等参数
。涉及高铁站这类大型基建项目
，建议优先以工程图纸要求为准，或联系专业施工团队复核落地方案。

〖贰〗、电缆沟支架的合理间距需符合现行国家标准要求 ，常规通用取值区间为0.8m~5m
，具体需根据电缆类型
、敷设层数及荷载情况确定 。 标准依据国内现行有效标准为GB 50217-2018《电力工程电缆设计标准》、GB 50168-2018《电气装置安装工程电缆线路施工及验收标准》，所有间距设置需严格按这两个标准的要求执行
。

〖叁〗 、控制电缆支架间距不宜大于5m。 交联聚乙烯绝缘电缆等动力电缆支架间距不宜大于2m 。此类间距规定主要用于保障电缆敷设安全与整齐 ，避免电缆因间距过大出现下垂
、晃动等影响正常运行的问题
，实际工程中需结合电缆具体规格、敷设数量及现场环境，依据相关电气安装设计规范确定合适的支架间距
。

〖肆〗 、电缆沟支架同侧支架水平间距为80厘米（即0.8米）设一个。具体说明如下：间距标准：根据借鉴信息 ，电缆沟支架同侧水平间距明确为80厘米，双侧支架需错开安装以保证均衡承载 。这一间距适用于常规电缆敷设场景
，能够确保电缆排列整齐且支架受力均匀。

〖伍〗
、合理的支架设置不仅便于电缆的安装，也便于后期的维护和检修
。过宽的间距可能导致电缆在安装时交叉混乱 ，给维护带来困难；而过窄的间距则可能增加安装成本和不便于检修。因此
，根据现场实际情况确定合适的支架间距是十分必要的 。综上所述，电缆沟内支架的设置间距需综合考虑多种因素来确定 ，一般每隔1米至2米设置一组
，但具体间距还需根据实际情况灵活调整
。

10kv电缆支架有哪些常用型号

〖壹〗、近来常用的10kV电缆支架主要分为可调节复合型 、复合材料
、管廊、角钢四大类，对应不同型号如下： 可调节复合型电缆支架型号为B41/450（含螺栓及预埋槽道） ，适用于10kV高压线路敷设。

〖贰〗 、可调节复合型电缆支架 型号为B41/450
，配套包含螺栓及预埋槽道，适配多数常规10kV电缆敷设场景 。 绝缘升降横担 型号为ZF010307 ，主要用于10kV电力检修带电作业场景
，具备抗断裂性能
。

〖叁〗
、常用10kV电缆支架主流类型包括角钢支架、槽钢支架 、装配式支架及管廊支架，各类支架的型号参数适配不同安装场景与荷载需求 角钢支架 型材参数：常见角钢边长为25mm、30mm
、40mm ，厚度区间为3mm-5mm，结构简单、成本较低
，适用于普通建筑电缆桥架支撑场景。

〖肆〗 、近来公开的10kV电缆支架标准型号主要包括可调复合型支架与角钢支架类，搭配有适配不同敷设场景的尺寸规格 常见标准型号 可调复合型电缆支架：典型型号为B41/450 ，配套包含螺栓及预埋槽道
，为10kV专用支架类型 。 角钢电缆支架：电缆沟内使用的角钢支架有7种不同规格型号，需结合实际敷设需求选型
。
